Procurando por um trocador de calor a placa semissoldada? Então a JINFAN é a escolha certa.
Somos um fabricante de primeira classe de trocadores de calor a placa semissoldada. Um trocador de calor a placa semissoldada combina as vantagens de ambos os designs com junta e totalmente soldados. Ele oferece uma solução à prova de vazamento para o manuseio de fluidos agressivos, enquanto também fornece a flexibilidade de fácil manutenção e limpeza.
Outros tipos de trocadores de calor a placa
placas e juntas de trocador de calor

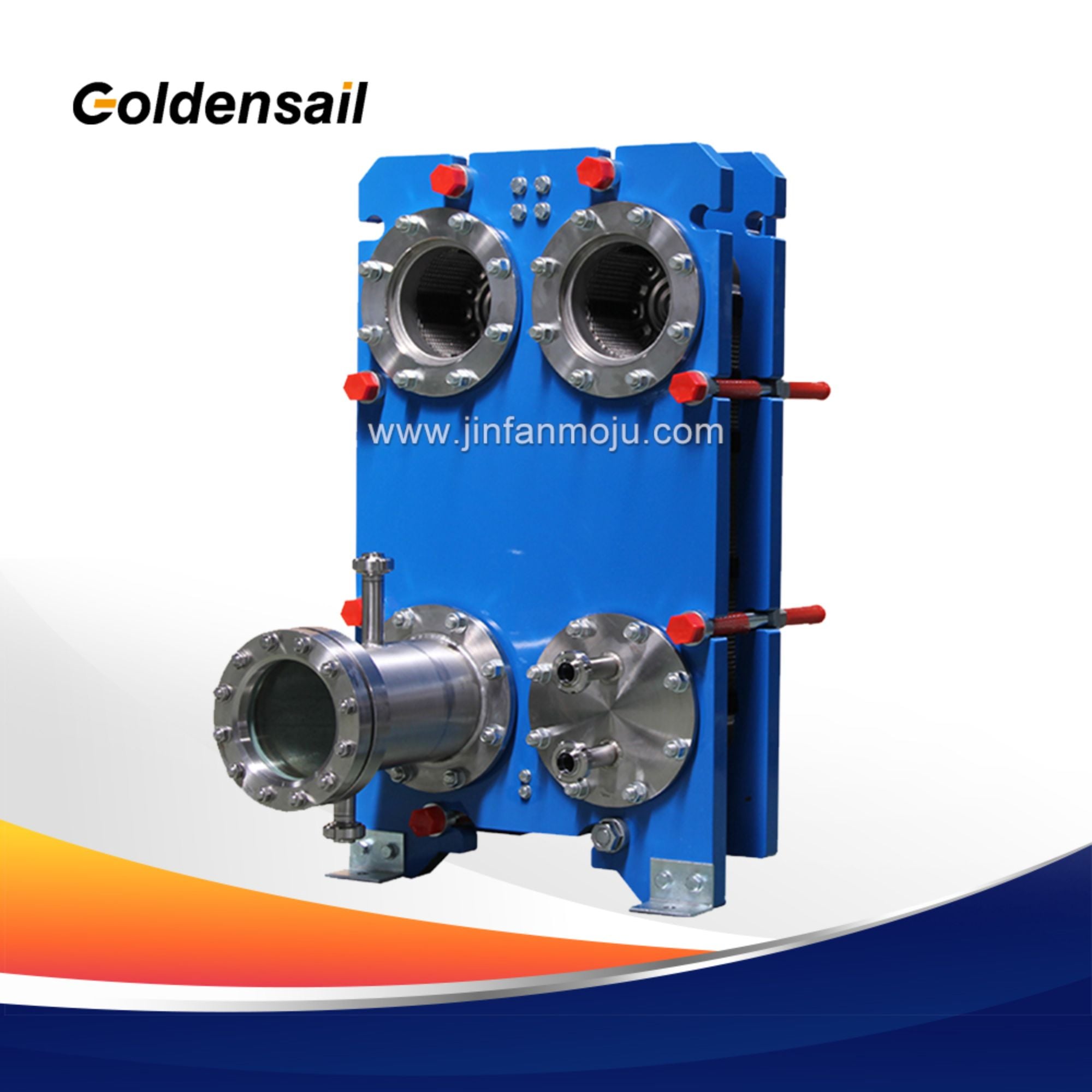

O trocador de calor a placa semi-soldado é composto por canais de fluxo soldados e canais de fluxo convencionais alternados. O canal de fluxo soldado é um grupo de placas formado pela soldadura de duas placas em um ângulo de 180 graus entre si. Cada grupo de placas é selado com uma junta de vedação para formar um canal de fluxo convencional desmontável. O grupo de placas é montado entre o quadro fixo e a placa móvel e apertado através do aperto dos parafusos. O meio corrosivo flui pelo canal de fluxo soldado, enquanto o meio convencional flui pelo canal de fluxo convencional, criando um fluxo contracorrente completo para a maior eficiência possível. A ondulação das placas fornece a passagem entre as placas, sustenta cada placa contra a adjacente e aumenta a turbulência, resultando em uma transferência eficiente de calor. Este design pode aumentar a intensidade da turbulência do meio quando ele flui pelo trocador de calor, melhorar a eficiência da troca de calor e reduzir a perda de pressão. Mesmo que a taxa de fluxo do meio no trocador de calor seja muito baixa, uma alta eficiência na troca de calor pode ser alcançada.
O trocador de calor a placa semi-soldado é um equipamento ideal de troca de calor para meios corrosivos, especialmente para a evaporação e condensação de refrigerantes como amônia e Freon. O trocador de calor a placa semi-soldado mantém a flexibilidade do tipo GPHE, o que facilita a manutenção e substituição, e placas podem ser adicionadas posteriormente conforme a necessidade. Para atender aos requisitos de diferentes condições de trabalho, a JINFAN oferece uma variedade de especificações de placas resistentes a altas temperaturas e juntas. O trocador de calor que atende a condições de trabalho específicas também pode ser personalizado de acordo com suas necessidades. Nossos profissionais estão comprometidos em fornecer soluções confiáveis e eficientes de transferência de calor aos clientes.
Recurso | Tipo Semi-Soldado | Tipo com Juntas | Tipo Fully Soldado |
Tipo de selo | O selamento entre as placas alterna entre soldas a laser e juntas | As placas são seladas com juntas e fixadas por molduras e parafusos | Todos os pratos são totalmente soldados juntos |
Manutenção | Moderado (as juntas podem ser substituídas) | Fácil (os pratos podem ser desmontados) | Difícil (não pode ser desmontado) |
Risco de Vazamento | Baixa (seções soldadas) | Moderada (juntas de vedação se degradam com o tempo) | Muito baixa (totalmente soldada) |
Aplicações | Refrigeração industrial (especialmente amônia, sistemas de CO2), indústria química, petroquímica, refino de petróleo, etc. | Climatização, aquecimento/resfriamento urbano, resfriamento/aquecimento industrial geral, alimentos e bebidas, marítimo, produtos químicos leves | Alta temperatura e pressão, meio altamente corrosivo, produtos químicos perigosos, refino de petróleo, petroquímica, processamento de gás, etc. |
Custo | Maior que unidades com juntas | Menor custo | Maior devido à complexidade |
Tolerância de Pressão e Temperatura | Moderado | Moderado | Alto |
Devido ao design de contrafluxo ou fluxo cruzado do trocador de calor a placas, seu coeficiente de transferência de calor é 3-5 vezes maior que o do trocador de calor tubular tradicional. Em comparação com o tipo PHE totalmente soldado, ele pode ser ajustado de forma mais flexível de acordo com as condições de trabalho, e o design desmontável facilita a limpeza e manutenção. Como um dos canais é soldado e selado, ele pode suportar pressões mais altas que o tipo com juntas.
Material da Placa | Meios Apropriados | ||||||
Aço Inoxidável (304/316) | Água Purificada, Água de Rio, Óleo Comestível, Óleo Mineral | ||||||
Ti, Ti-Pd | Água do mar, Salmoura, Substância salina | ||||||
20Cr,18Ni,6Mo(254MO) | Ácido sulfúrico diluído, Solução aquosa de substância salina diluída, Solução inorgânica aquosa | ||||||
Ni | Alta temperatura, Soda cáustica de alta densidade | ||||||
Hastelloy(C276,D205,B2G) | Ácido sulfúrico concentrado, Ácido clorídrico, Ácido fosfórico |
Material de junta | Temperatura de operação | Meios Apropriados | |||||
NBR | -20℃-+110℃ | Água, água do mar, óleo mineral, Sal, Salmoura | |||||
EPDM | -50℃-+150℃ | Vapor de água quente, Ácido, Alcali | |||||
HNBR | -15℃-+160℃ | Alta temperatura, óleo mineral, água | |||||
VITONA/VITONG/FKM | -35℃-+180℃ | Alta temperatura, alta resistência, oxidante forte, óleo, ácido, álcali, etc |
Todos os trocadores de calor a placas semi-soldados são totalmente testados antes de sair da fábrica JINFAN.
