Prix de l'échangeur de chaleur à plaques et à cadre à flux libre à large écart

Vous cherchez un échangeur de chaleur à plaque? Alors Jinfan est juste.

Nous sommes un fabricant et fournisseur d'échangeurs de chaleur de plaque de première classe. JINFAN échangeur de chaleur à plaque à serrage large réduisant le blocage et maximisant facilement le temps de fonctionnement du processus. Avec des milliers d'unités WideGap économisant de l'énergie pour les clients du monde entier, nous faisons une réelle différence dans les solutions énergétiques durables.

Autres types d'échangeurs de chaleur à plaques

plaques d'échangeur de chaleur et joints

  • Paramètre
  • Flux de processus
  • Vidéo
  • Produits connexes
  • Demande d'information
Paramètre

Qu'est-ce qu'un échangeur de chaleur à plaque et cadre à large espace?

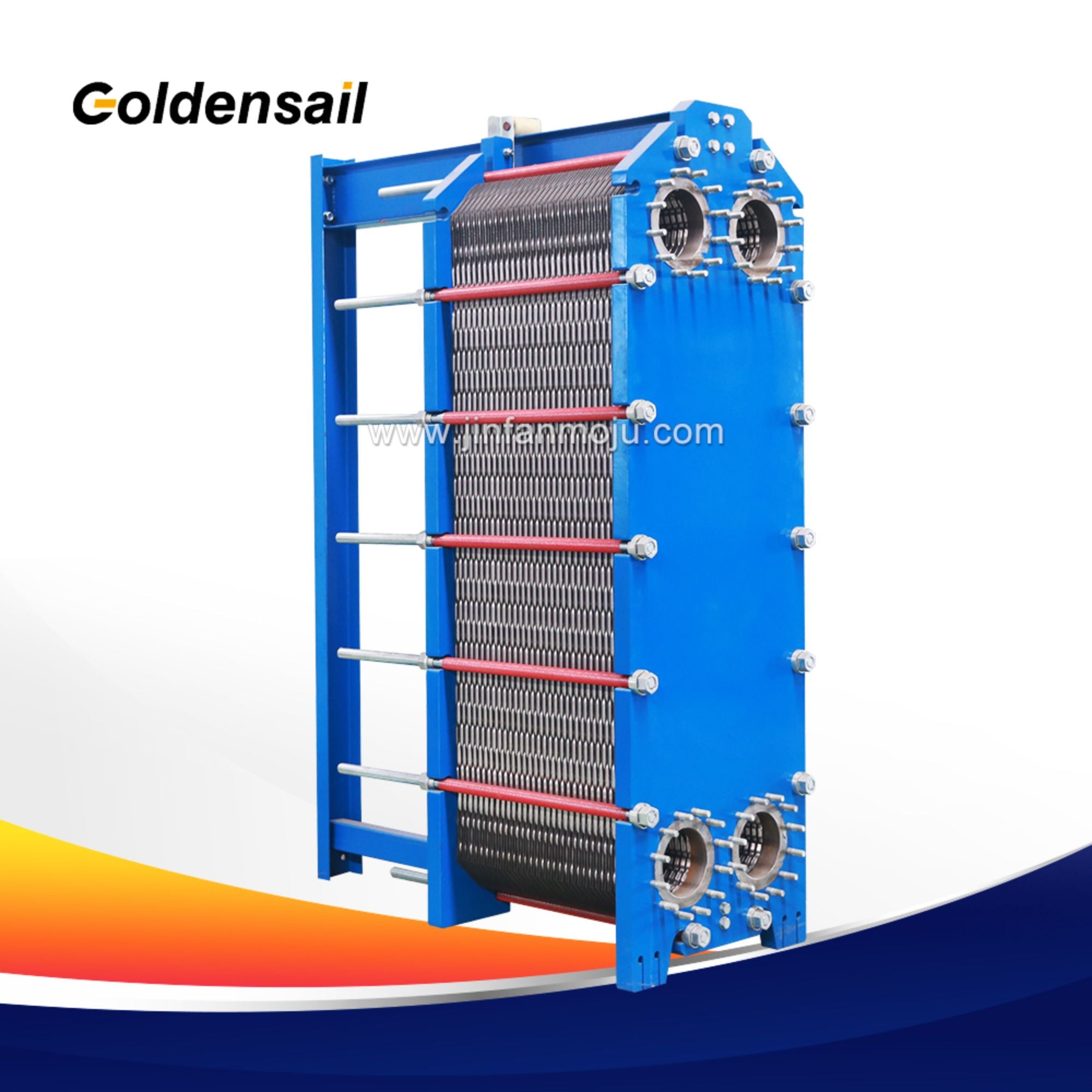

L'échangeur de chaleur à plaques garni de joints consiste en une série de plaques ondulées assemblées entre un couvercle fixe et un couvercle mobile, en maintenant la pression de conception. Ces plaques peuvent être fabriquées en différents métaux, y compris l'acier inoxydable, le titane, etc. Des joints sont utilisés entre les plaques pour éviter les fuites. Le design en contre-courant permet une meilleure performance thermique et des températures très proches.

widegap gasketed heat exchanger

échangeur de chaleur widegap transfert de chaleur

L'échangeur de chaleur à plaques à grand écartement, également connu sous le nom d'échangeur de chaleur à plaques Free Flow, dispose d'un espacement généreux entre les plaques permettant le passage sans entrave des fibres et particules à travers l'échangeur de chaleur, minimisant ainsi le risque d'obstruction. Grâce au motif des plaques et à la conception de la profondeur de pressage, ces fluides circulent facilement à travers l'échangeur de chaleur. Les ondulations des plaques créent un passage entre elles, soutiennent chaque plaque contre celle adjacente et augmentent la turbulence, ce qui favorise un transfert de chaleur efficace. En fonction de l'utilisation, l'échangeur de chaleur à grand écartement (GPHE) peut être configuré avec des canaux larges-larges ou larges-étroits. Ces dispositifs uniques de transfert de chaleur ont été conçus pour la première fois afin d'assurer un transfert de chaleur maximal d'un liquide vers un autre ou de la vapeur vers un liquide.

L'échangeur de chaleur à plaques JINFAN WideGap avec joints est la solution parfaite pour traiter des fluides épais, fibreux, visqueux, grossiers, sales, rugueux, bruts et en grumeaux. Ses larges interstices entre les plaques permettent aux fibres et particules de passer, minimisant les bouchons et maximisant le temps de fonctionnement du processus facilement. Une turbulence importante du flux entre les plaques entraîne une efficacité accrue du transfert de chaleur, cependant, la conséquence est une perte de charge. Nos ingénieurs thermiques peuvent concevoir la bonne solution de transfert de chaleur pour vos besoins, offrant une efficacité maximale tout en minimisant la perte de pression. De la fabrication au traitement alimentaire, des milliers d'unités WideGap aident nos clients dans le monde entier à réaliser des économies d'énergie significatives.

wide

plaque d'échangeur de chaleur à large espace

À l'avenir, si les exigences du processus changent, Wide Gap peut facilement ajuster la surface d'échange thermique pour répondre à différentes exigences de débit et de température.

widegap gasketed heat exchanger

échangeur de chaleur à plaques free flow

Lorsque vos fluides ne conviennent pas pour des échangeurs de chaleur conventionnels en raison de leur viscosité, de l'encrassement ou du contenu en particules, notre échangeur de chaleur à plaques à flux libre avec des canaux larges offre un espace de circulation suffisant pour ces fluides afin de permettre un transfert de chaleur efficace entre les deux fluides.

Avantages

• Grâce à un design compact, la surface occupée peut être réduite
• Avec un écoulement à grand écart, il peut chauffer le fluide froid jusqu'à une température très proche de celle du fluide chaud entrant
• Intervalle de maintenance plus long grâce à une minimisation des bouchons
• Optimisez facilement les performances en reconfigurant les plaques pour s'adapter aux nouvelles conditions d'exploitation

//
  • Le remplacement de l'échangeur de chaleur à plaques à grand écart JINFAN par le nôtre dans notre raffinerie de sucre a résolu efficacement le problème de saleté fréquente lors du processus d'élimination des impuretés pendant la production de sucre, réduisant considérablement les temps d'arrêt pour l'entretien.
  • - Du *** Gestionnaire de la Raffinerie de Sucre

Matériau des Plaques et des Jointures de l'Echangeur de Chaleur à Grand Écart

Matériau de la plaque

Milieux convenables

Acier Inoxydable (304/316)

Eau Pure, Eau de Rivière, Huile Comestible, Huile Minérale

Ti, Ti-Pd

Eau de Mer, Lauge, Substance Salée

20Cr,18Ni,6Mo(254MO)

Acide Sulfurique Dilué, Solution Aqueuse de Substance Salée Diluée, Solution Aqueuse d'Inorganiques

Ni

Haute Température, Soude Caustique à Haute Densité

Hastelloy (C276, D205, B2G)

Acide Sulfurique Concentré, Acide Chlorhydrique, Acide Phosphorique

Matériau du joint

Température de fonctionnement

Milieux convenables

NBR

-20℃-+110℃

Eau, eau de mer, huile minérale, sel, eau salée

EPDM

-50℃-+150℃

Vapeur d'eau chaude, acide, alcali

HNBR

-15℃-+160℃

Haute température, huile minérale, eau

VITONA/VITONG/FKM

-35℃-+180℃

Haute température, haute résistance, oxydants forts, huile, acide, alcali, etc

APPLICATIONS

widegap for sugar produce

Industrie sucrière

Les usines de sucre consomment beaucoup d'énergie pendant la production. Leurs principales sources d'énergie sont la vapeur et l'électricité.

free flow for pulp

Pâte et papier

L'augmentation des coûts des matières premières et les politiques environnementales strictes affectent la rentabilité des papeteries. JINFAN pense davantage pour les papeteries.

wide gap for fruit processing

Transformation des fruits

Réduire l'utilisation d'énergie. Garantir la sécurité de la consommation. Un contrôle précis de la température réduit les dommages à la nutrition.

wide gap for biofuels

Biocarburants

Contrairement au pétrole, au charbon et au gaz naturel, le biocarburant est une source d'énergie renouvelable. Optimiser la production de bioéthanol avec JINFAN.
