Preis für Platten- und Rahmenwärmetauscher mit großem Spalt und freiem Durchfluss

Suchen Sie einen breit geöffneten Dichtplattenwärmetauscher? Dann ist JINFAN genau richtig.

Wir sind ein erstklassiger Hersteller und Lieferant von Plattenwärmetauschern. JINFAN breitgeschnittene Dichtungsplattenwärmetauscher, die Verstopfung minimiert und die Betriebszeit des Prozesses leicht maximiert. Mit Tausenden von WideGap-Einheiten, die Energie für Kunden auf der ganzen Welt sparen, machen wir einen echten Unterschied bei nachhaltigen Energielösungen.

Andere Typen von Plattenwärmetauschern

Wärmetauscherplatten und Dichtungen

  • Parameter
  • Prozessablauf
  • Video
  • Verwandte Produkte
  • Anfrage
Parameter

Was ist ein Wärmetauscher mit weitem Spalt und Rahmen?

Der gefederte Plattenwärmetauscher besteht aus einer Reihe welliger Platten, die zwischen einem festen und beweglichen Deckel montiert sind und den Entwurfsdruck aufrechterhalten. Diese Platten können aus verschiedenen Metallen, einschließlich Edelstahl, Titan usw., hergestellt werden. Dichtungen zwischen den Platten verhindern Leckagen. Das Gegenstromdesign ermöglicht eine höhere thermische Leistung und sehr enge Temperaturen.

widegap gasketed heat exchanger

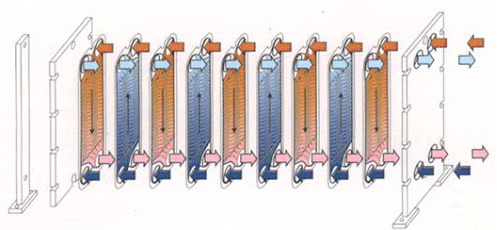

widegap Wärmetauscher Wärmeübertragung

Der Wide Gap Plattenwärmetauscher, auch bekannt als Free Flow Plattenwärmetauscher, verfügt über ausreichend Platz zwischen den Platten, was eine reibungslose Durch Passage von Fasern und Partikeln durch den Wärmetauscher ermöglicht und das Clogging-Risiko minimiert. Aufgrund des Plattenmusters und der Pressungstiefe fließen diese Flüssigkeiten leicht durch den Wärmetauscher. Die Wellen der Platten bieten den Durchgang zwischen den Platten, stützen jede Platte gegen die benachbarte und erhöhen die Turbulenz, was zu einer effizienten Wärmeübertragung führt. Abhängig von der Anwendung kann der Wide Gap GPHE entweder mit breit-breit oder breit-schmal Kanälen konfiguriert werden. Diese einzigartigen Wärmeübertragungsgeräte wurden ursprünglich entwickelt, um die maximale Effizienz bei der Wärmeübertragung von einer Flüssigkeit in eine andere oder von Dampf in eine Flüssigkeit zu erreichen.

Der JINFAN WideGap Dichtungstafelwärmetauscher ist die ideale Lösung für die Verarbeitung von dicken, faserigen, zähflüssigen, groben, schmutzigen, rauen, rohen und klumpigen Flüssigkeiten. Die großen Abstände zwischen den Platten ermöglichen es Fasern und Partikeln durchzufahren, wodurch Verstopfungen minimiert und die Betriebszeit des Prozesses leicht maximiert wird. Hohe Turbulenzen im Durchfluss zwischen den Platten führen zu einer besseren Wärmeübertragungs-effizienz, jedoch mit dem Nachteil eines Druckverlustes. Unsere thermischen Design-Ingenieure können die richtige Wärmeübertragungslösung für Ihre Bedürfnisse entwerfen, indem sie die Effizienz maximieren und gleichzeitig den Druckverlust minimieren. Von der Produktion bis zur Lebensmittelverarbeitung helfen tausende WideGap-Einheiten unseren Kunden weltweit dabei, erhebliche Energieeinsparungen zu erzielen.

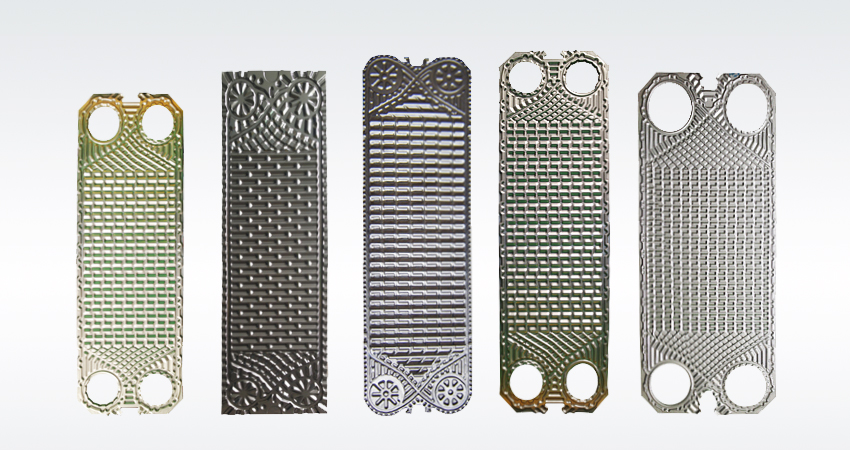

wide

Wärmetauscherplatte mit breitem Spalt

Sollten sich die Prozessanforderungen in Zukunft ändern, kann Wide Gap die Wärmeaustauschfläche einfach anpassen, um unterschiedliche Durchfluss- und Temperaturanforderungen zu erfüllen.

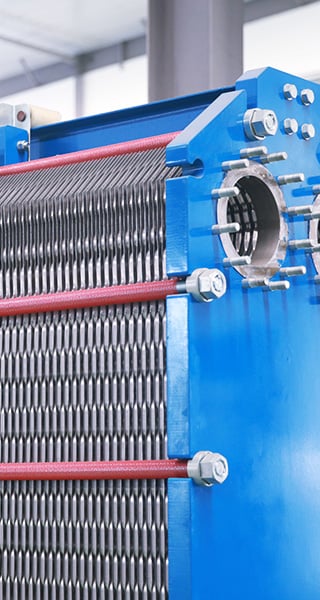

widegap gasketed heat exchanger

free flow platten wärmetauscher

Wenn Ihre Medien aufgrund von Viskosität, Verklumpung oder Partikelgehalt nicht für konventionelle Wärmetauscher geeignet sind, bietet unser freiflüssiger Plattenwärmetauscher mit breiten Kanälen genügend Fließraum für diese Medien, um eine effiziente Wärmeübertragung zwischen den beiden Medien zu ermöglichen.

Vorteile

• Durch ein kompaktes Design kann die Belegungsfläche verringert werden
• Durch einen breiten Spaltfluss kann der kalte Strom auf eine Temperatur erhitzt werden, die sehr nahe an der des eintretenden heißen Stroms liegt
• Längere Servicemodule aufgrund minimierter Verstopfungen
• Leichte Optimierung der Leistung durch Neukonfiguration der Platten, um neuen Betriebsbedingungen gerecht zu werden

//
  • Der Austausch des JINFAN-Breitspalt-Plattenwärmetauschers für unsere Zuckerfabrik hat das Problem der häufigen Verschmutzung während des Reinigungsprozesses bei der Zuckergewinnung effektiv gelöst und die Downtime für Wartungen erheblich reduziert.
  • - Von **** Manager der Zuckerfabrik

Material der Breitspalt-PHE-Platte und -Dichtung

Plattenmaterial

Geeignete Medien

Edelstahl (304/316)

Reines Wasser, Flusswasser, Speiseöl, Mineralöl

Ti, Ti-Pd

Meerwasser, Sole, Salzsubstanz

20Cr,18Ni,6Mo(254MO)

Verdünnte Schwefelsäure, Verdünnte Salzsubstanz wässrige Lösung, Anorganische wässrige Lösung

Ni

Hohe Temperatur, Hochdichte Natronlauge

Hastelloy(C276, D205, B2G)

Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure

Dichtungsmaterial

Betriebstemperatur

Geeignete Medien

NBR

-20℃-+110℃

Wasser, Meerwasser, Mineralöl, Salz, Sole

EPDM

-50℃-+150℃

Heißdampf, Säure, Lauge

HNBR

-15℃-+160℃

Hohe Temperatur, Mineralöl, Wasser

VITONA/VITONG/FKM

-35℃-+180℃

Hohe Temperatur, hohe Beständigkeit, starke Oxidationsmittel, Öl, Säure, Lauge usw.

ANWENDUNGEN

widegap for sugar produce

Zuckerindustrie

Zuckerfabriken verbrauchen viel Energie während der Produktion. Ihre Hauptenergiequellen sind Dampf und Elektrizität.

free flow for pulp

Papier & Papiermasse

Steigende Rohstoffkosten und strengere Umweltvorschriften beeinträchtigen die Rentabilität von Papiermühlen. JINFAN denkt mehr für Papiermühlen mit.

wide gap for fruit processing

Fruchtbearbeitung

Energieverbrauch reduzieren. Trinkwassersicherheit gewährleisten. Präzise Temperaturregulierung verringert den Schaden an der Ernährung.

wide gap for biofuels

Biotreibstoffe

Im Gegensatz zu Öl, Kohle und Erdgas ist Biotreibstoff eine erneuerbare Energiequelle. Optimierung der Bioethanol-Produktion mit JINFAN.
