Die Naturgesetze der Physik schreiben vor, dass die Energie in einem System immer so lange fließt, bis das Gleichgewicht erreicht ist. es einen Temperaturunterschied gibt, wird die Hitze
naturally transfer from the warmer body or fluid to the colder medium. The theory of heat transfer from one media to another, or from one fluid to another, is determined by several basic rules.
GESETZE DER THERMODYNAMIK
ein. Wärme fließt immer von einem heißeren Medium zu einem kälteren Medium.
b. Es muss immer ein Temperaturunterschied zwischen den Medien bestehen.
c. Der Wärmeverlust des heißeren Mediums entspricht dem Wärmegewinn des kälteren Mediums, ohne jegliche Verluste an die Umgebung.
Ein Wärmetauscher folgt der Wärmeübertragungstheorie, um einen Ausgleich zu erreichen, der kontinuierlich Wärme überträgtvon einem Medium zum anderen. Es gibt zwei Haupttypen von Wärmetauschern:
ein. Direkter Wärmetauscher, bei dem beide Medien ohne Vermischung in direkten Kontakt miteinander kommendazwischen. Ein Beispiel für diese Art von Wärmetauscher ist ein Kühlturm, bei dem das Wasser durchDirekter Kontakt mit Luft.
b. Indirekter Wärmetauscher, bei dem beide Medien durch eine Wand getrennt sind, durch die die Wärme übertragen wird.Dieses Verfahren ermöglicht eine bessere Regelung und Optimierung des Wärmeübertragungsverfahrens,Verbesserung der Effizienz und Wirtschaftlichkeit.
1. Funktionsprinzip des Plattenwärmetauschers
Es gibt mehrere Haupttypen von indirekten Wärmetauschern, darunter Platten-, Rohrbündel- undSpiralförmig designs.in den meisten Fällen ist der Plattentyp in der Regel der effizienteste Wärmetauscher. Im Allgemeinen ist tbietet die optimale Lösung für thermische Herausforderungen und bietet den breitesten Druck- undTemperaturgrenzen im Rahmen der Grenzen der vorhandenen Geräte.
Ein Plattenwärmetauscher besteht aus einer Reihe von Wärmeträgerplatten, die zwischen einemfeste Platte und eine bewegliche Druckplatte, um eine komplette Einheit zu bilden. Jede Wärmeübertragungsplatte ist mitmit einer Dichtungsanordnung, die zwei getrennte Kanalsysteme schafft. Die Anordnung der Dichtungen,bestehend aus Feld- und Ringdichtungen, ergibt sich eine Durchströmung in einzelnen Kanälen, so dass die Primär- undSekundärmedien im Gegenstrom fließen zu lassen.
Das Dichtungsdesign stellt sicher, dass sich die Medien nicht vermischen können. Die Platten sind gewellt, wasTurbulenzen in den Flüssigkeiten, wenn sie das Gerät passieren. Diese Turbulenzen, verbunden mit dem Verhältnis von MedienVolumen, das der Größe des Wärmetauschers entspricht, trägt zu einem effektiven Wärmeübergangskoeffizienten bei.

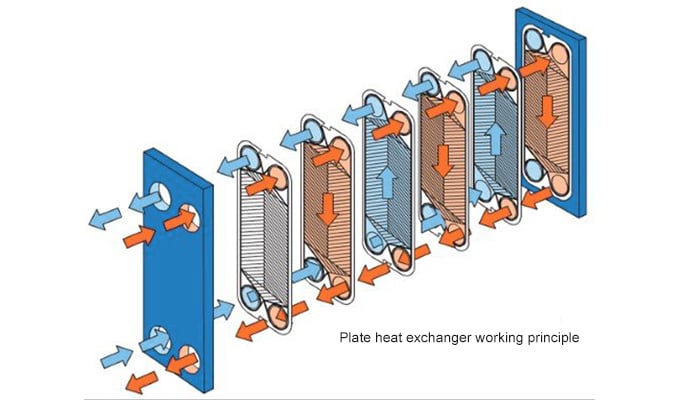

Funktionsprinzip des Plattenwärmetauschers
Die Wärmeübertragungsfläche eines Plattenwärmetauschers wird durch die Wellplatten gebildet, die sichzwischen dem Rahmen und den Druckplatten, wobei Dichtungen als Dichtungen zwischen den Platten wirken. Die FlüssigkeitenStrömung gegenläufig durch den Wärmeaustausch, was zu einer hocheffizienten thermischen Leistung undDies ermöglicht einen minimalen Temperaturunterschied zwischen dem Ein- und Auslass der Servicemedien. In Fällen, in denen eine wärmeempfindliche oder viskose Presse im Spiel ist, wird die kalte Flüssigkeit mit der heißen Flüssigkeit in Kontakt gebracht, um das Risiko einer Überhitzung oder eines Gefrierens zu minimierendie Presse. Platten sindErhältlich mit berüchtigten Presstiefen, Chevron-Winkelmustern. und gewellte Formen, alle gestaltetum die Leistung zu optimieren, Jede Produktreihe verfügt über spezifische Plattenmerkmale, die auf unterschiedlicheAnwendungen, Der Verteilungsbereich stellt sicher, dass Flüssigkeiten zur gesamten Wärmeübertragungsfläche strömen. Dies trägt dazu bei,Vermeiden Sie stehende Zonen, die Verschmutzungen verursachen können.
>> Holen Sie sich ein professionelles Design von PHE
2. Schritte zur Montage des Plattenwärmetauschers

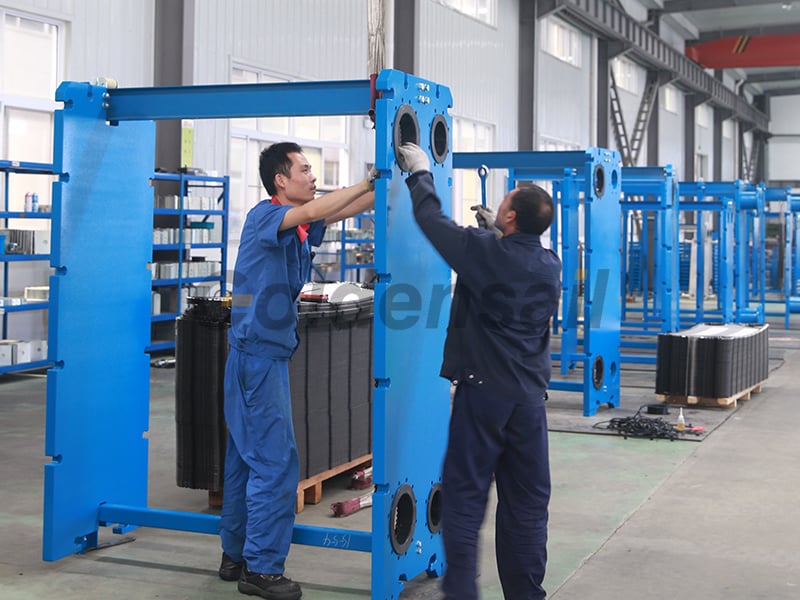

Der Plattenwärmetauscher wird installiert
Schritt 1: Der Rahmen wird zusammengefügt. Es besteht aus Rahmen und Druckplatten, obere und untere AufnahmeStangen und Verbindungen.
Schritt 2: Die den Spezifikationen entsprechenden Platten werden im Rahmen positioniert.
Schritt 3: Die Schraubschrauben werden montiert und das Plattenpaket mit einem Schraubenschlüssel sicher festgezogen.
3. Vorteile des Plattenwärmetauschers
ein. Das Design mit echtem Gegenstromantrieb verbessert die thermische Leistung. Zusätzlich deutlich wenigerRückhaltevolumen (bis zu 80-90 % weniger).
b. Erfordert geringe Kapitalinvestitionen und hat im Vergleich zu anderen Wärmetauschertypen geringere Installationskosten. Die Platten, die nur begrenzte Wartungs- und Betriebskosten haben, können auch leicht entfernt und ausgetauscht werden.
c. Plattenwärmetauscher sind weniger anfällig für Verschmutzung, Spannung, Verschleiß und Korrosion. Dies gewährleistet höchste Zuverlässigkeit.
d. Verbrauchen Sie weniger Energie und liefern Sie optimale Prozessergebnisse, die umweltfreundlich sind.
e. Bietet einen breiten Bereich von Betriebsdrücken und -temperaturen.
4. Nachteile des Plattenwärmetauschers
ein. Eine schlechte Abdichtung kann zu Leckagen führen, was ein erhebliches Problem darstellen kann.
b. Haben Sie eine begrenzte Druckkapazität, in der Regel nicht mehr als 1,5 MP.
c. Beim Umgang mit Flüssigkeiten, die Schwebstoffe enthalten, kommt es häufiger zu Verstopfungen.
d.Ungeeignet für den Gas-zu-Gas-Wärmeaustausch.
e. Im Vergleich zu Rohrbündelwärmetauschern sind Plattenwärmetauscher anfälliger für Verschmutzungen.
5. Haupttypen von Plattenwärmetauschern
( 1 ) Dichtung Plattenwärmetauscher
Ein Dichtungsplattenwärmetauscher (GPHE) ist eine Art Wärmetauscher, bei dem eine Reihe von Wellplatten verwendet werden, die durch Schrauben zusammengehalten werden. Dichtungen werden zwischen jeder Platte platziert, um eine Reihe von Strömungskanälen zu schaffen. Die Platten bestehen in der Regel aus Edelstahl, Titan oder anderen korrosionsbeständigen Materialien. Wärmetauscherplatten sind gewellt, um die Oberfläche für die Wärmeübertragung zu vergrößern. Wärmetauscherdichtungen werden verwendet, um die Strömungskanäle abzudichten und Leckagen zu verhindern. Die Platten sind gestapelt und miteinander verschraubt, wodurch ein kompaktes Design entsteht. GPHEs sind im Vergleich zu herkömmlichen Wärmetauschern sehr kompakt. Die Platten können leicht neu angeordnet werden, um Strömungsmuster oder Wärmeübertragungsraten zu ändern. GPHEs können leicht gereinigt oder inspiziert werden.
( 2 ) Geschweißter Plattenwärmetauscher
Ein geschweißter Plattenwärmetauscher (WPHE) ist eine Art Wärmetauscher, bei dem eine Reihe von Wellplatten verwendet werden, die zu einer kompakten und robusten Einheit zusammengeschweißt werden. Im Gegensatz zu Dichtungsplattenwärmetauschern (GPHEs) verlassen sich WPHXs nicht auf Dichtungen, um die Strömungskanäle abzudichten, wodurch das Risiko von Leckagen im Zusammenhang mit einer Verschlechterung der Dichtung ausgeschlossen wird. Die Platten haben ein gewelltes Muster, ähnlich wie GPHEs, um die Oberfläche für eine verbesserte Wärmeübertragung zu vergrößern. Durch das Fehlen von Dichtungen wird ein potenzieller Verschleißpunkt eliminiert, was zu einer längeren Lebensdauer führt. WPHEs haben jedoch in der Regel höhere Herstellungskosten als GPHEs. Die Änderung der Strömungsmuster oder Wärmeübertragungsraten kann im Vergleich zu GPHEs eine größere Herausforderung darstellen.
( 3 ) Platten- und Mantelwärmetauscher
Ein Plattenwärmetauscher ist eine Art Wärmetauscher, der eine Reihe von Platten verwendet, um Wärme zwischen zwei Flüssigkeiten zu übertragen. Die Platten sind in einem Stapel angeordnet, und die Flüssigkeiten fließen durch Kanäle, die zwischen den Platten entstehen. Die Hülle ist ein größerer Behälter, der den Plattenstapel umgibt und eine der Flüssigkeiten enthält. Die Platten bestehen in der Regel aus Edelstahl, Titan oder anderen korrosionsbeständigen Materialien. Sie sind gewellt, um die Oberfläche für die Wärmeübertragung zu vergrößern. Die Platten bestehen in der Regel aus Edelstahl, Titan oder anderen korrosionsbeständigen Materialien. Sie sind gewellt, um die Oberfläche für die Wärmeübertragung zu vergrößern. Die Strömungskanäle sind so konzipiert, dass sie den Druckabfall minimieren, was zu niedrigeren Pumpkosten führt. Plattenwärmetauscher können jedoch teurer sein als andere Arten von Wärmetauschern, insbesondere bei größeren Größen.
( 4 ) Bloc Plattenwärmetauscher
Der Bloc Plattenwärmetauscher ist ein hocheffizienter und vielseitiger Wärmetauscher, der für verschiedene Anwendungen konzipiert ist. Es handelt sich um eine Art Plattenwärmetauscher, der sich durch ein einzigartiges und robustes Design auszeichnet. Das Blockdesign zeichnet sich durch eine kompakte und platzsparende Konfiguration aus, die im Vergleich zu herkömmlichen Wärmetauschern einen geringeren Platzbedarf ermöglicht. Die robuste Konstruktion und die langlebigen Materialien minimieren Ausfallzeiten und erhöhen die Zuverlässigkeit. Der hohe Wirkungsgrad und der geringe Druckabfall tragen zu einem geringeren Energieverbrauch und geringeren Betriebskosten bei. Bloc Plate Wärmetauscher sind eher für Rohölraffinerien, Düngemittelindustrie, anorganische Chemikalien, Öl und Gas usw. geeignet.
( 5 ) Halbgeschweißter Plattenwärmetauscher
Ein halbgeschweißter Plattenwärmetauscher (halbgeschweißter PHE) ist eine Art Wärmetauscher, der die Eigenschaften von Dichtungsplattenwärmetauschern (GPHEs) und geschweißten Plattenwärmetauschern (WPHEs) kombiniert. Es verwendet eine Kombination aus geschweißten und abgedichteten Platten, um ein Gleichgewicht zwischen Hochdruckfähigkeit, Flexibilität und Kosteneffizienz zu erreichen. Die Platten sind teilweise miteinander verschweißt, um ein robusteres und auslaufsichereres Design im Vergleich zu GPHEs zu schaffen. Die restlichen Abschnitte sind mit Dichtungen abgedichtet. Dichtungen werden verwendet, um die nicht geschweißten Abschnitte der Platten abzudichten und bieten Flexibilität bei der Anpassung des Strömungsmusters und beim Austausch der Platte.
Wenn Sie die verschiedenen verfügbaren Arten von Plattenwärmetauschern verstehen, können Sie sich ein fundiertes Bild machenund wählen Sie diejenige aus, die Ihren spezifischen Anforderungen am besten entspricht. Wenn Sie Fragen zuPlattenwärmetauscher oder Hilfe bei der Auswahl eines Wärmetauschers für Ihre spezifischen Anforderungen benötigen, wenden Sie sich bitte anWenden Sie sich an uns. Unser Expertenteam steht Ihnen jederzeit zur Verfügung, um Sie bei der notwendigen Unterstützung zu unterstützen undBeratung.
( 1 ) Plattenwärmetauscher Plattenauswahl: Die Plattenhöhe oder der Kanalspalt wird durch ein Gleichgewicht zwischen thermischer Schwierigkeit und verfügbarem Druckabfall bestimmt. Im Allgemeinen bietet ein Taler-Plattenwärmetauscher mit einem schmaleren Kanalspalt einen höheren thermischen Wirkungsgrad und eignet sich daher für Anwendungen, die enge Annäherungstemperaturen erfordern.
( 2 ) Auswahl der Dichtung des Plattenwärmetauschers: Bei dauerhaften Änderungen der Betriebstemperaturen und -drücke oder wenn ein anderes Medium im Plattenwärmetauscher verarbeitet werden soll, sollte die Auswahl des Dichtungsmaterials sorgfältig überlegt werden. Wir können alle Marken von PHE-Dichtungen liefern: NBR, EPDM, HT-NBR, HT-EPDM, HNBR, VITONA/G und LLR.
Die Wahl des richtigen Herstellers von Plattenwärmetauschern ist entscheidend. Es stellt sicher, dass Sie ein Produkt erhalten, das zuverlässig, effizient und kostengünstig ist. Dies führt zu reduzierten Betriebskosten, minimierten Ausfallzeiten und optimaler Leistung für Ihre spezifische Anwendung. Ein renommierter Hersteller verfügt über das Know-how, um einen Wärmetauscher zu entwerfen und zu bauen, der genau Ihren Anforderungen entspricht und einen langfristigen Wert und Sicherheit bietet.
Wir wissen, dass jede Anwendung einzigartig ist. JINFAN entwickelt Plattenwärmetauschertechnologie und -produkte, die auf die Spezifikationen und Anwendungsanforderungen unserer Kunden zugeschnitten sind. Wir entwickeln und fertigen Plattenwärmetauscher, die in Anwendungen wie Erhitzen, Kühlen, Sterilisieren, Pasteurisieren, Wärmerückgewinnung, Kondensation und Verdampfen in verschiedenen industriellen Prozessen für Chemikalien, Lebensmittel, Klimaanlagen, Schifffahrt, Zellstoff und Papier, Pharmazie, Stahl/Metall und verwandte Produkte eingesetzt werden.
Unsere Plattenwärmetauscher wurden sorgfältig entwickelt, um eine optimale Wärmeübertragungsleistung zu erzielen, den Energieverbrauch zu minimieren und die Effizienz zu maximieren.Wir bieten die größte Auswahl an Plattenwärmetauschern, einschließlich kompletter Einheiten und Ersatzteile, die für alle Arten von Branchen geeignet sind. Unsere Fabrik verfügt über mehr als 400 Sätze von OEM-Plattenformen mit Plattenflächen von 0,03 m bis 3 m und Anschlüssen von p28 bis p650. Wir können alle Marken von PHE-Platten liefern, die ss304, 316, Titan, Tipd, Hastelloy C276, c2000 und Nickel usw. sind. Wir sind ständig auf der Suche nach Erweiterungen und Upgrades mit neuen Leistungskriterien und größerer Flexibilität.
JINFAN setzt sich für Nachhaltigkeit ein und bietet energieeffiziente Wärmeübertragungslösungen, die zu einer grüneren Zukunft beitragen.

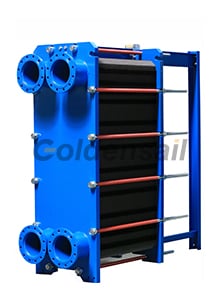

1. Dichtung Plattenwärmetauscher
Der von JINFAN hergestellte Dichtungsplattenwärmetauscher verwendet einen ausgeklügelten Herstellungsprozess, der das Präzisionsstanzen und Schweißen hochwertiger Platten umfasst, um eine optimale Ausrichtung und minimale Leckagen zu gewährleisten. Die Verwendung langlebiger Materialien wie Edelstahl und spezieller Polymere für Dichtungen erhöht die Beständigkeit gegen Korrosion und thermische Beanspruchungen und verlängert so die Lebensdauer des Wärmetauschers. Darüber hinaus ermöglicht das abgedichtete Design eine einfache Demontage für Reinigung und Wartung, wodurch Ausfallzeiten minimiert werden.
_________
2. Geschweißter Plattenwärmetauscher
Der von JINFAN hergestellte geschweißte Plattenwärmetauscher verfügt über fortschrittliche Fertigungstechniken, bei denen die Platten durch Laserschweißen oder Elektronenstrahlschweißen verbunden werden, um ein starkes, auslaufsicheres Design zu gewährleisten. Diese Wärmetauscher sind aus hochwertigen Materialien wie Edelstahl gefertigt und bieten eine hervorragende Beständigkeit gegen Korrosion und Hochdruckbedingungen, wodurch sie für anspruchsvolle Anwendungen geeignet sind. Das geschweißte Design ermöglicht eine kompaktere Struktur und verbessert die Wärmeübertragungseffizienz, indem eine größere Oberfläche auf kleinerer Stellfläche geschaffen wird. Dies reduziert die benötigte Flüssigkeitsmenge und verbessert die thermische Gesamtleistung.
_________

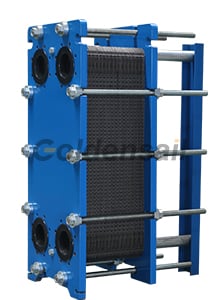

3. Halbgeschweißter Plattenwärmetauscher
Der halbgeschweißte Plattenwärmetauscher von JINFAN vereint die Vorteile sowohl der geschweißten als auch der gedichteten Ausführung. Diese innovative Lösung zeichnet sich durch eine einzigartige Konstruktion aus, bei der jede zweite Platte verschweißt ist, was eine hervorragende Leckfestigkeit für Hochdruckanwendungen bietet und gleichzeitig eine einfache Wartung durch die abgedichteten Platten ermöglicht. Die halbgeschweißte Konstruktion besteht aus robusten Materialien wie Edelstahl und bietet eine außergewöhnliche Korrosionsbeständigkeit und thermische Effizienz. Die geschweißten Profile verbessern die strukturelle Integrität und machen es ideal für den Umgang mit aggressiven Flüssigkeiten. Die abgedichteten Bereiche ermöglichen eine einfache Demontage zur Reinigung und optimieren die Betriebszeit.
_________
4. Bloc Plattenwärmetauscher
Der von JINFAN hergestellte Blockplattenwärmetauscher ist eine kompakte, integrierte Lösung, die die Funktionalitäten mehrerer Wärmetauscher in einer einzigen Einheit vereint. Dieses innovative Design minimiert den Platzbedarf bei gleichzeitiger Maximierung des thermischen Wirkungsgrads und ist damit ideal für Anwendungen mit begrenztem Bauraum.Hergestellt aus hochwertigen Materialien, wie z. B. Edelstahl, bietet der bloc PHE eine hervorragende Beständigkeit gegen Korrosion und hohe Temperaturen. Seine einzigartige Konfiguration sorgt für eine optimale Wärmeübertragung, indem es die Strömungsdynamik verbessert und den Druckabfall reduziert, was zu einer verbesserten Energieeffizienz führt.
_________

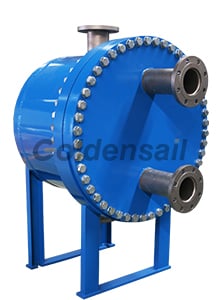

5. Plate & Shell Plattenwärmetauscher
Der von JINFAN hergestellte Plate & Shell-Wärmetauscher kombiniert die Vorteile traditioneller Platten- und Mantelkonstruktionen und bietet einen überlegenen thermischen Wirkungsgrad und Kompaktheit. Diese innovative Konstruktion besteht aus Wellplatten, die von einer zylindrischen Hülle umschlossen sind, was eine verbesserte Wärmeübertragung bei gleichzeitiger Beibehaltung einer robusten und langlebigen Struktur ermöglicht.Diese Wärmetauscher werden aus hochwertigen Materialien wie Edelstahl und Nickellegierungen hergestellt und bieten eine hervorragende Beständigkeit gegen Korrosion und Hochdruckbedingungen, wodurch sie für eine Vielzahl anspruchsvoller Anwendungen geeignet sind. Das Design minimiert die thermische Belastung und ermöglicht eine effektive Handhabung von viskosen Flüssigkeiten.
_________
6. Mehrteiliger Pasteurisierer-Plattenwärmetauscher
Der von JINFAN hergestellte Pasteur-Plattenwärmetauscher wurde speziell entwickelt, um die strengen Anforderungen der Pasteurisierungsprozesse in der Lebensmittel- und Getränkeindustrie zu erfüllen. Sein innovatives Design zeichnet sich durch speziell angefertigte Wellplatten aus, die die Wärmeübertragungseffizienz verbessern und gleichzeitig eine kompakte Stellfläche beibehalten.Der aus hochwertigem Edelstahl gefertigte Wärmetauscher bietet eine hervorragende Beständigkeit gegen Korrosion und hohe Temperaturen und gewährleistet so eine lange Lebensdauer und die Einhaltung von Hygienestandards. Die glatten Oberflächen der Platten erleichtern die Reinigung, minimieren das Kontaminationsrisiko und sorgen für eine optimale Hygiene.
_________
7. Plattenwärmetauscher mit breitem Spalt
Der von JINFAN hergestellte Plattenwärmetauscher mit breitem Spalt wurde für die Handhabung von Flüssigkeiten mit höherer Viskosität und höherem Feststoffgehalt entwickelt und eignet sich daher ideal für Anwendungen in Branchen wie der Lebensmittelverarbeitung, der chemischen Fertigung und der Abwasserbehandlung. Sein innovatives Design zeichnet sich durch einen größeren Abstand zwischen den Platten aus und ermöglicht so einen effizienten Durchfluss anspruchsvoller Flüssigkeiten bei gleichzeitiger Minimierung von Verstopfungen.Der Wärmetauscher besteht aus langlebigen Materialien wie Edelstahl und gewährleistet eine hervorragende Korrosionsbeständigkeit und Langlebigkeit, selbst unter rauen Betriebsbedingungen. Das einzigartige Plattendesign verbessert nicht nur den thermischen Wirkungsgrad, sondern ermöglicht auch eine einfache Reinigung, was die Wartung vereinfacht und Ausfallzeiten reduziert.
_________

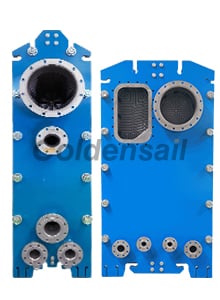

8. Plattenverdampfer & Kondensator
Der Verdampfer ist aus hochwertigen Materialien wie Edelstahl gefertigt und bietet eine hervorragende Beständigkeit gegen Korrosion und hohe Temperaturen und gewährleistet so Langlebigkeit und Zuverlässigkeit in anspruchsvollen Anwendungen. Die kompakte Bauweise ermöglicht eine einfache Installation und Integration in bestehende Systeme, wodurch die Raumausnutzung optimiert wird.Der aus hochwertigen Materialien wie Edelstahl gefertigte Kondensator gewährleistet eine hervorragende Korrosionsbeständigkeit und Langlebigkeit, auch unter anspruchsvollen Betriebsbedingungen. Das Design ermöglicht eine optimale Strömungsdynamik, reduziert das Risiko von Verschmutzungen und gewährleistet eine gleichbleibende Leistung.
_________
JINFAN bietet anpassbare thermische Designs, die eine optimale thermische Leistung bei minimalem Druckabfall gewährleisten.Wenden Sie sich immer an JINFANfür die richtige Auswahl des Plattenwärmetauschermodells und um den günstigsten Preis zu erzielen.
Mit mehr als 30 Jahren Erfahrung in der Entwicklung und Herstellung von Plattenwärmetauschern und PHE-Ersatzteilen verfügt JINFAN PHE über viel Wissen über jeden Plattenwärmetauschertyp. Wenn es um Ersatzteile für Plattenwärmetauscher geht, sind unsere Produkte sowohl in Bezug auf Material als auch auf Abmessungen perfekt kompatibel mit PHEs aller Marken.
