Kosten für einen flachen doppelwandigen Platten- und Rahmenwärmetauscher

Suchen Sie einen Doppelwand-Wärmetauscher zum Umweltschutz? Dann ist JINFAN genau richtig.

Wir sind ein erstklassiger Hersteller und Lieferant von Plattenwärmetauschern. Mit langjähriger Forschungserfahrung hat die Kombination aus Doppelwand-Wärmetauscherplatten von JINFAN die optimale Wärmeübertragungslösung für Industrieprodukte geschaffen.

Andere Typen von Plattenwärmetauschern

Doppelwand Wärmetauscherplatten und Dichtungen

  • Parameter
  • Prozessablauf
  • Video
  • Verwandte Produkte
  • Anfrage
Parameter

Was ist ein doppelwandiger Plattenwärmetauscher mit Dichtung?

Doppelseitenplatten- und -rahmen Wärmetauscher sind Sicherheitstyp-Wärmetauscher mit einer speziellen Konstruktion mit einer Doppelschicht, daher auch ihr Name "Doppelseite". Obwohl das Design des Doppelseiten GPHE sich von dem traditionellen Wärmetauscher unterscheidet, ist das Funktionsprinzip ähnlich. Die Doppelseitenkonstruktion sorgt dafür, dass eine Vermischung zwischen Primär- und Sekundärflüssigkeit selbst bei Bruch oder Rissen in einer Platte, aufgrund von Korrosion oder anderen Ursachen, vermieden wird. Darüber hinaus ist jede Flüssigkeitsausfluss innerhalb des Wärmetauschers äußerlich sichtbar, sodass der Betrieb für Wartungsarbeiten gestoppt werden kann.

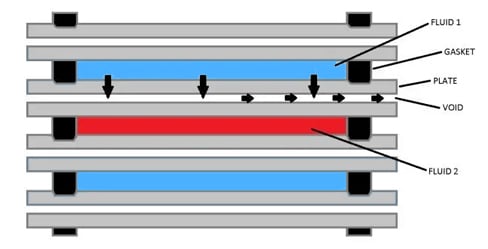

double wall plate heat exchanger working principle

Doppelseitenplatten Wärmetauscher Fluss

JINFAN ist einer der führenden Hersteller und Lieferanten von doppelwandigen Platten- und Rahmenwärmetauschern in China. Kontaktieren Sie uns, um ein PDF zum doppelwandigen Plattenwärmetauscher zu erhalten

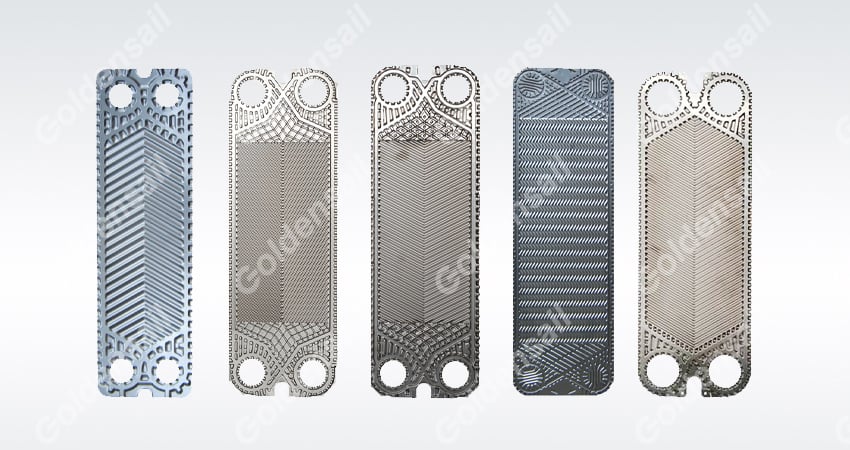

double wall heat exchanger plate

Doppelwand-Wärmetauscherplatte

Vorteile des doppelwandigen Plattenwärmetauschers mit Dichtung

  • Erreichen von Wärmeübergangskoeffizienten, die normalerweise zwei- bis dreimal höher sind als bei Rohrbündelwärmetauschern.
  • Die erforderliche Wärmeübertragungsfläche ist erheblich kleiner, was zu erheblichen Einsparungen bei der Anfangsinvestition führt.
  • Leichtbau und kompakte Bauweise führen zu deutlich niedrigeren Installationskosten.

Doppelwandige GPHE-Platte und Dichtungsmaterial

Plattenmaterial

Geeignete Medien

Edelstahl (304/316)

Reines Wasser, Flusswasser, Speiseöl, Mineralöl

Ti, Ti-Pd

Meerwasser, Sole, Salzsubstanz

20Cr,18Ni,6Mo(254MO)

Verdünnte Schwefelsäure, Verdünnte Salzsubstanz wässrige Lösung, Anorganische wässrige Lösung

Ni

Hohe Temperatur, Hochdichte Natronlauge

Hastelloy(C276,D205,B2G)

Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure

Dichtungsmaterial

Betriebstemperatur

Geeignete Medien

NBR

-20℃-+110℃

Wasser, Meerwasser, Mineralöl, Salz, Sole

EPDM

-50℃-+150℃

Heißdampf, Säure, Lauge

HNBR

-15℃-+160℃

Hohe Temperatur, Mineralöl, Wasser

VITONA/VITONG/FKM

-35℃-+180℃

Hohe Temperatur, hohe Beständigkeit, starke Oxidationsmittel, Öl, Säure, Lauge usw.

__

Anwendungen für doppelwandige Platten- und Rahmenwärmetauscher

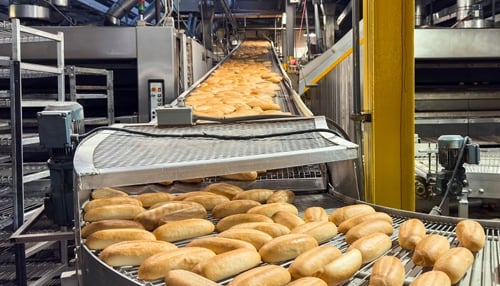

  • Lebensmittel und Getränke
  • Petrochemie
  • Biogas
  • Bergbau
  • Industrielle Kühlung
  • Abwasseranwendungen
  • Zuckerindustrie
  • Chemisch
  • Marine
  • Papierfabriken
Prozessablauf

1.Entwurf

2. Prozessanlage

3.Lager
