لوحة التبخير

هل تبحث عن مبادل حراري من نوع PHE مع حشوة شبه ملحومة؟ إذن JINFAN هو الخيار المناسب.

نحن مصنع ومورد لمبخرات الحرارة من نوع الألواح مع حشوات من الدرجة الأولى. المبخر اللوحي هو مبادل حراري مصمم لتبخير سائل. يتكون من ألواح بها قنوات يتدفق من خلالها السائل، مما يسهل نقل الحرارة والتبخير بكفاءة. تُستخدم المبخرات اللوحية على نطاق واسع في مختلف التطبيقات الصناعية وتقدم مزايا مثل الحجم المدمج، وكفاءة نقل الحرارة العالية، وسهولة الصيانة.

مكثف من نوع الألواح

أنواع أخرى من مبادلات الحرارة من الصفائح

صفائح مبادل الحرارة والحشوات

  • المعلمة
  • سير العملية
  • فيديو
  • المنتجات ذات الصلة
  • استفسار
المعلمة

ما هو مبخر مبادل حراري صفيحي؟

المبخر الصفيحي هو نوع من مبادلات الحرارة المصممة خصيصًا لتبخير السائل. يتكون من سلسلة من الصفائح مع قنوات يتدفق من خلالها السائل. يتم تسخين السائل، وعندما يمر عبر القنوات، يتبخر، وينقل الحرارة إلى سائل آخر أو إلى البيئة المحيطة.
الألواح في المبخر الصفيحي عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو مواد أخرى مقاومة للتآكل. يتم ترتيبها بشكل متوازي أو عكسي لتعظيم كفاءة نقل الحرارة. تحتوي الألواح على مساحة سطح كبيرة، مما يسمح بمعدل نقل حرارة مرتفع وتبخر فعال.

أثناء التشغيل، يتم إدخال السائل المراد تبخيره في المبخر الصفيحي ويتدفق عبر القنوات بين الصفائح. يتم تزويد الصفائح بالحرارة، إما من خلال الاتصال المباشر مع وسط تسخين أو عن طريق نقل الحرارة غير المباشر من خلال سائل منفصل. بينما يتدفق السائل عبر القنوات، يمتص الحرارة وي undergo التبخر، مما ينتج بخار.

يخرج البخار من المبخر اللوحي، بينما يتم تصريف أي سائل متبقي. يمكن معالجة البخار بشكل إضافي أو تكثيفه لاستعادة المادة المتبخرة. يسمح التصميم المدمج للمبخرات اللوحية باستخدام فعال للمساحة وسهولة التكامل في الأنظمة القائمة.

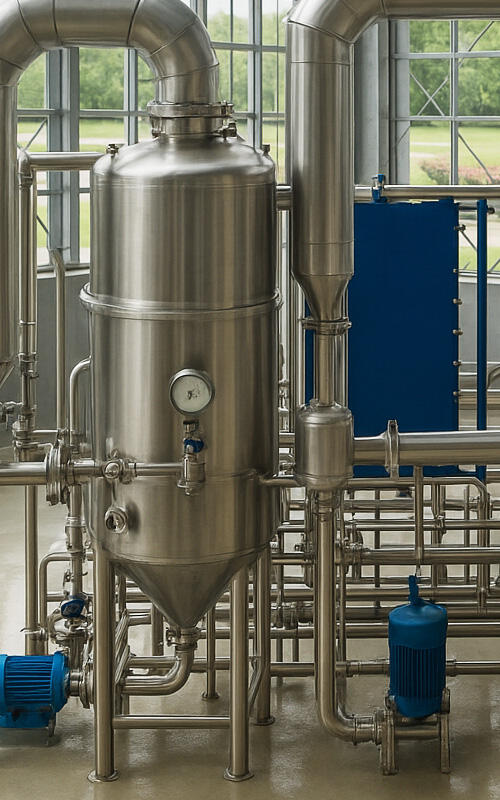

حول جينفان لوحة التبخير

مبخر جينفان الصفيحي يعتمد على تقنية شبه ملحومة مصممة لتلبية الاحتياجات المحددة للصناعات مثل الأغذية والمشروبات، والأدوية، والكيماويات، وأكثر من ذلك. يمكن تصميم مبخراتنا اللوحية لأنواع معينة من السوائل (مثل السوائل اللزجة، المواد ذات التلوث العالي) أو متطلبات كفاءة حرارية محددة. أيضًا مما يسمح للعملاء بتوسيع النظام حسب الحاجة. التركيز على كفاءة الطاقة، JFEC350 evaporator.jpgتصميم أنظمة تقلل من فقدان الحرارة وتعمل على تحسين استعادة الحرارة. استخدم مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ أو التيتانيوم للألواح، لضمان المتانة والموثوقية، خاصة عند التعامل مع سوائل عدوانية أو ذات درجات حرارة عالية.

لدينا لوحة مصمم خصيصًا لأنظمة التبخر لضمان الأداء الأمثل، الحد الأقصى من وقت التشغيل وسهولة الصيانة. حيث تستثمر الشركات الرائدة في تصنيع المبخرات اللوحية في البحث والتطوير للابتكار وتحسين أداء منتجاتها. نقدم مجموعة واسعة من أنواع الألواح والحشوات لضمان الأداء الأمثل لمعداتك طوال دورة حياتها.

عند اختيار مصنع لمبخر الألواح، من المهم مراعاة عوامل مثل الخبرة الخاصة بالصناعة، وخيارات التخصيص، وعروض الخدمة لضمان أفضل توافق مع احتياجاتك. لمزيد من المعلومات حول عرض خدماتنا الكامل وكيفية الاتصال بنا - يرجى النقر >>

الفوائد

سهولة الصيانة – تم تصميم المبخرات اللوحية لتسهيل الصيانة. يمكن الوصول إلى الألواح بسهولة للتنظيف أو الفحص، مما يقلل من وقت التوقف ويضمن الأداء الأمثل. كما أن استخدام مواد مقاومة للتآكل في بناء الألواح يساهم أيضًا في طول عمر المبخر ومتانته.

• كفاءة طاقة عالية – تتمتع المبخرات اللوحية بسطح كبير بسبب ترتيب الألواح المتعددة مع قنوات ضيقة. يسمح هذا التصميم بمعدل نقل حرارة مرتفع، مما يؤدي إلى تبخر فعال للسائل. كما أن زيادة مساحة السطح تعزز توزيع الحرارة بشكل متساوٍ، مما يعزز الكفاءة العامة للمبخر.

• سهلة التركيب – المبخرات اللوحية مدمجة، مما يجعلها مثالية للتطبيقات التي تكون فيها المساحة محدودة. يسمح تكوين الألواح المكدسة بوجود مساحة كبيرة لنقل الحرارة ضمن مساحة صغيرة. هذا التصميم المدمج مفيد بشكل خاص في الأنظمة المحمولة أو ذات المساحة المحدودة.

لوحة التبخير مواد قطع الغيار

ألواح نقل الحرارة 316/316L، Ti، TiPd، Hastelloy
حشوات ميدانية NBR، EPDM، FKM، VITON
وصلات فلانج الصلب الكربوني
وصلات أنابيب الفولاذ المقاوم للصدأ والتيتانيوم
الإطار ولوحة الضغط     فولاذ كربوني، مطلي بالإيبوكسي

مواد الألواح لوسائط مناسبة متنوعة

مادة اللوحة

الوسائط المناسبة

الفولاذ المقاوم للصدأ (304/316)

الماء النقي، ماء النهر، الزيت الصالح للأكل، زيت المعادن

التيتانيوم، التيتانيوم-البالاديوم

ماء البحر، المحلول الملحي، المادة المالحة

20Cr,18Ni,6Mo(254MO)

حمض الكبريتيك المخفف، محلول مائي ملحي مخفف، محلول مائي غير عضوي

نـي

درجة حرارة عالية، صودا كاوية ذات كثافة عالية

هاستيلوي(C276,D205,B2G)

حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفوريك

مواد الحشوات لوسائط مناسبة متنوعة

مادة الغasket

درجة حرارة التشغيل

الوسائط المناسبة

NBR

-20℃-+110℃

الماء، ماء البحر، الزيت المعدني، الملح، المحلول الملحي

EPDM

-50℃-+150℃

بخار الماء الساخن، الحمض، القاعدة

HNBR

-15℃-+160℃

درجة حرارة مرتفعة، زيت معدني، ماء

VITONA/VITONG/FKM

-35℃-+180℃

درجة حرارة عالية، مقاومة عالية، أكسدة قوية، زيت، حمض، قاعدة، إلخ

*قد تكون مواد إضافية متاحة عند الطلب.

تطبيق

  • أنظمة التبريد وتكييف الهواء - تسهل تبخر المبردات، مما يسمح بتبريد الهواء أو مواد أخرى.
  • صناعة المواد الغذائية والمشروبات - تبخر السوائل مثل عصائر الفاكهة، ومنتجات الألبان، والصلصات، مما يزيد من لزوجتها ويمدد من عمرها الافتراضي.
  • الصناعات الكيميائية - استرداد المذيبات، تركيز المحاليل الكيميائية، وتنقية السوائل.
  • تصنيع الأدوية - استرداد المذيبات، تركيز المكونات النشطة، وتنقية المركبات الصيدلانية.
  • معالجة مياه الصرف الصحي وتحلية المياه - تبخر الماء من مجاري مياه الصرف، وتركيز الملوثات لتسهيل إزالتها.
  • استرداد الطاقة - استرداد الحرارة من غازات العادم أو مجاري النفايات، وتحويلها إلى طاقة قابلة للاستخدام لأغراض التدفئة أو توليد الطاقة.
